Röhrenaal® Ø 11 mm mit Service Set und Tasche

Bereits seit 1974 ist der Röhrenaal erfolgreich für die professionelle Verlegung im unterirdischen Leitungsbau im Einsatz.
detailwidget
Bandlänge
Artikel-Nr.: 103015
Produktinformationen "Röhrenaal® Ø 11 mm mit Service Set und Tasche"

Als erstes Kabeleinziehgerät, mit dem hochwertigen Polykat® Glasfaserprofil ausgestattet, ziehen Telekommunikationsunternehmen und Kabelverlegern seit beinahe 50 Jahren erfolgreich Kabel ein. Kontinuierliche Weiterentwicklungen des Produktes machen den Röhrenaal heute zu dem Einziehgerät in der Energie- und Kommunikations-verkabelung. Die ausgewogene Kombination aus Schubstabilität und Flexibilität des Bandes stellt eine erhebliche Verbesserung gegenüber den üblichen Einziehhilfen dar.

Die baustellengerechte, dreiteilige, vollverzinkte Stahlrohr-Konstruktion ist komplett verschraubt und nicht verschweißt. Der Korb verfügt über Speziallager und kann in der größten Variante mit Ø 1000 mm bis zu 500 m Polykat® Glasfaserprofil aufnehmen. Die untere Bandführung und die obere Bandführungskassette sorgen für einen exakten Ablauf des Glasfaserprofiles. Das Arbeiten wird durch das besonders niedrige Gewicht deutlich vereinfacht. Damals wie heute ermöglicht das Gerät das Einziehen von leichten und mittleren Kabeln in nur einem Arbeitsgang. Ziehstrümpfe oder Zugköpfe lassen sich beidseitig mit dem Zugband verbinden. Kabel- und Windenseile werden in kürzester Zeit in Rohrzüge, Leitungsschächte, Kabelschutzrohre oder Kabelkanal Formsteine eingezogen. Eine leicht regulierbare Bremse verhindert, dass das Polykat® Glasfaserprofil aufgrund seiner Eigenspannung von alleine aus dem Korb läuft. Verklebte und verstiftete Anfangshülsen, mit M12 Gewinde an beiden Enden des Bandes, ermöglichen das Arbeiten in beide Richtungen. Die ergonomische Formgebung macht die Handhabung des Röhrenaals besonders einfach. Durch die praktische Servicetasche haben sie jetzt das gesamte Zubehör direkt an Ihrem Einziehgerät und somit auch am Einsatzort. Der Röhrenaal ist auch als Ortungssystem oder mit einer Anfangshülse M10 (Innengewinde) auf Anfrage erhältlich. Beide Varianten werden jedoch ohne Service-Set und Tasche geliefert.

Passend für die unterschiedlichsten Installationsbedingungen bietet KATIMEX® eine breite Palette an optimal abgestimmten Zubehörteilen für den Röhrenaal® an.

 Mitgeliefertes Zubehör:

  • 1 Führungskopf mit Öse Ø 25 mm, Aluminium mit Gewinde M12
  • 1 Schäkel mit Bolzen, Ø 10 mm
  • 1 Servicetasche inkl. Service-Set bestehend aus:
    • 2 Anfangshülsen, Messing mit Gewinde M12
    • 1 Verbindungshülse, Messing
    • 4 Spannhülsen
    • 1 Spezialkleber 20 g für Polykat®
Fragen zum Artikel
Produktdaten
EAN: 4044489030154

Technische Daten

Bandlänge: 150 m
Band-Ø: 11 mm
Rohr-Ø max: 250 mm
Biegeradius min: 390 mm
Bruchkraft-Band: 65 kN
Band/Hülse: 15 kN

Verpackungsdaten

Länge: 96 cm
Breite: 37 cm
Höhe: 101 cm
Gewicht: 37 kg
Video

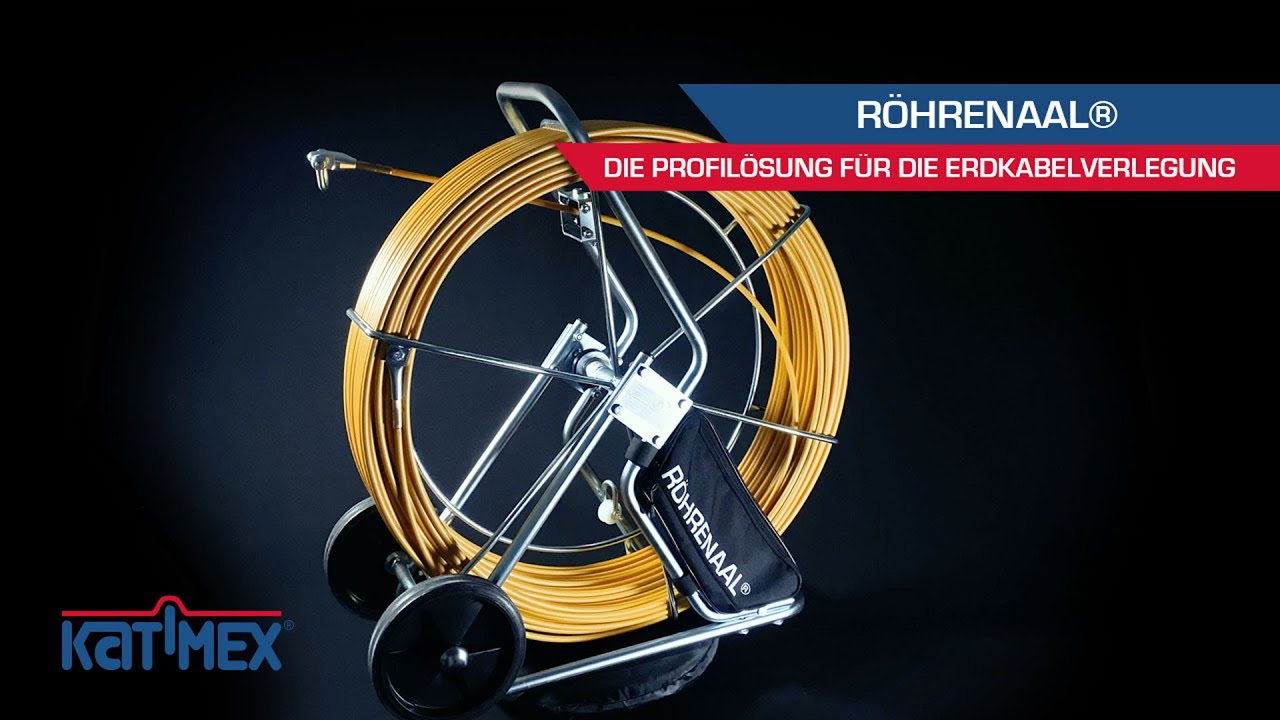

Katimex® Röhrenaal® - Die Profi Lösung für die Erdkabelverlegung

Der Röhrenaal® ist das ideale Kabeleinziehsystem für Energieverkabelungen und den Fernmeldebau. Jeder Bogen in der Streckenführung erschwert den Kabelzug und kann Materialien beschädigen. Gut, dass al...

1 von 1 Bewertungen

5 von 5 Sternen


100%

0%

0%

0%

0%


Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


August 18, 2020 17:34

5 Sterne - Top Gerät

Ein klasse Gerät. Sehr schubstabiles 11mm Band. Selbst bei Längen von 200m in 120 er Leerrohr noch gut einschiebbar. Die Tasche ermöglicht das Zubehör zu verstauen. Die Bremse ist gut dosierbar, so dass das Band nicht selber ausläuft. Durch die Räder und das geringe Gewicht auch gut auf der Baustelle zu bewegen. Dieses Profigerät würde ich jederzeit wieder kaufen. Klare Kaufempfehlung.
